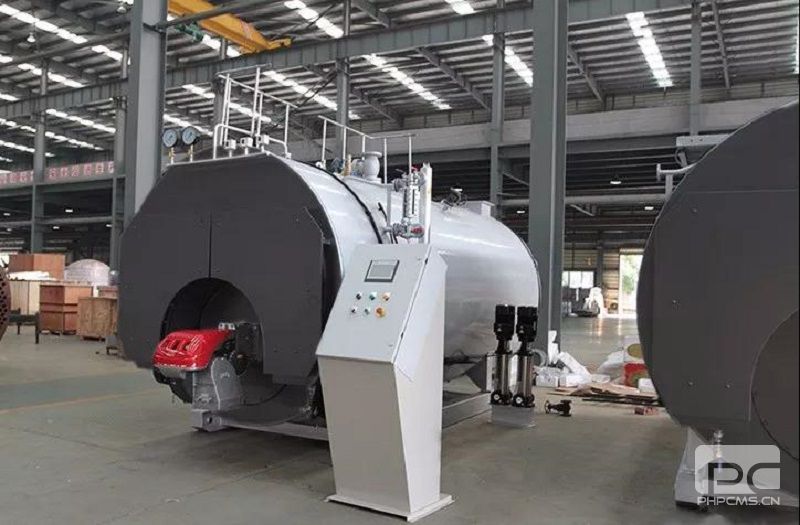

ASME認證燃油（氣）蒸汽鍋爐3T

產品分類：燃油氣蒸汽鍋爐
產品型號：WNS
產品規格：3T

產品簡介：采用國際上成熟的三回程全濕背結構，安全可靠。爐膽采用波形爐膽，既強化了煙氣的擾動，又增大了輻射傳熱面積；既增加了爐膽的剛度，又有

立即詢盤馬上聯系

產品描述/參數
工藝流程/介紹

產品說明 /instructions

采用國際上成熟的三回程全濕背結構，安全可靠。爐膽采用波形爐膽，既強化了煙氣的擾動，又增大了輻射傳熱面積；既增加了爐膽的剛度，又有效的減弱了爐膽的熱應力；既增強傳熱效果，又促進為燃料在爐膛內的燃燒；整個受熱面呈對稱布置，結構強度牢靠，水循環系統合理。上鍋筒水容量大，蒸汽空間大，蒸汽品質好，運行期水位波動小。兩鍋筒之間距離大，管子直徑大，保證良好的自然循環。獨特的爐膛設置及煙氣對熱面的沖刷方式，使鍋爐的散熱損失小。

1.預置后吹掃功能，改善燃燒器工作條件，延長壽命；
2.獨特的大燃燒室設計，增大了爐膛輻射受熱面積、縮小了鍋爐的體積，降低了NOx的排放；
3.鍋爐前后煙管箱采用多級密封方式，保證不漏煙；
4.具有較大的蒸汽空間、蒸汽品質好；
5.臥式結構受熱面積充裕，傳熱充分，負荷變化情況下鍋爐運行穩定，燃燒效率高。
6.爐膽低位布置，水位安全范圍大。蒸汽蒸發面大，蒸汽品質高。

產品參數 /parameter

型號		單位	WNS0.5	WNS1	WNS1.5	WNS2	WNS3	WNS4	WNS6	WNS8	WNS10	WNS12	WNS15	WNS20
項目		單位	WNS0.5	WNS1	WNS1.5	WNS2	WNS3	WNS4	WNS6	WNS8	WNS10	WNS12	WNS15	WNS20
額定蒸發量		T/h	0.5	1	1.5	2	3	4	6	8	10	12	15	20
額定工作壓力		Mpa	0.7	1	1	1	1	1.25	1.25	1.25	1.25	1.25	1.25	1.25
飽和蒸汽溫度		℃	170	184	184	184	184	193	193	193	193	193	193	193
燃料消耗	柴油	Kg/h	30	60	90	120	180	240	360	480	600	720	900	1200
	天然氣	Nm3/h	38.9	76.8	119.8	151.5	229.6	310.6	449	614	766	921	1140	1525
	液化石油氣	L/h	60.6	119.7	186.7	236.1	357.8	484	699	957	1194	1435	1777	2377
a主汽閥口徑		mm	50	65	65	80	80	100	125	150	150	200	200	250
b安全閥口徑		mm	40	50	50	40×2	50×2	50×2	65×2	65×2	80×2	80×2	80×2	80×2
c進水口徑		mm	25	25	25	40	40	40	40	50	50	65	65	80
d排污閥口徑		mm	40	40	50	50	50	50	50	50	50	65	65	65
e煙囪口徑		mm	250	300	350	400	450	500	600	650	750	1000	1000	1250
總體尺寸	L	mm	3150	4080	4720	5220	5600	6500	7470	7950	8600	8740	10730	11250
	W	mm	2150	2660	2610	2980	3120	3280	3000	3200	3400	7450	8110	8360
	H	mm	2820	3050	3420	3320	3420	3650	4070	4100	4300	3475	3850	4395
運輸尺寸	L1	mm	2600	3280	3610	4020	4350	5250	6120	6700	7350	2700	2950	3250
	W1	mm	1550	2060	1900	2040	2130	2240	2400	2600	2800	4050	4210	4650
	H1	mm	1870	2230	2165	2430	2430	2750	3100	3070	3470	3280	3510	3820
重量		T	3.2	4.6	5.6	6.8	7.9	11.5	15.5	18.4	23	30.1	36.5	49.5
